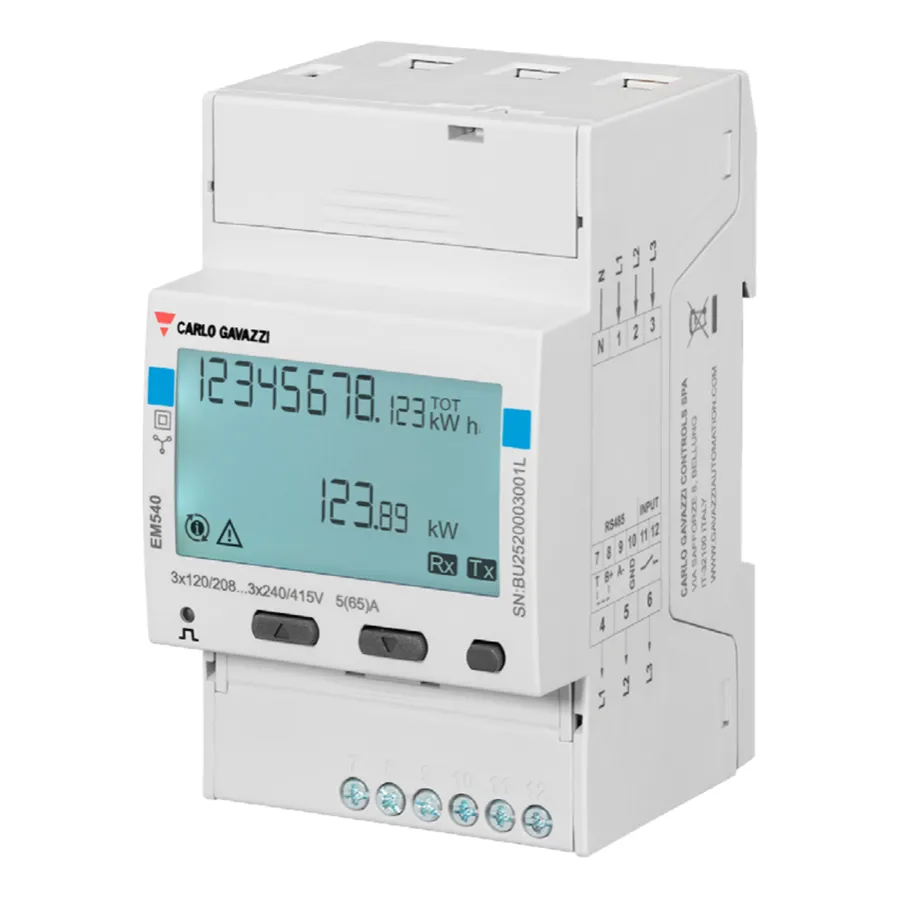

Carlo Gavazzi 3-fázový měřák EM24 RS485 byl nahrazen novým modelem EM540 RS485. Výhody EM540 ve srovnání se starším EM24:
- Rychlejší měření, díky čemuž ESS rychleji reaguje
- Menší rozměry
- Lepší přístup ke konektorům RS485 pro snadnou instalaci
EM540 komunikuje pouze přes RS485 a lze jej proto použít s našimi kabely RS485 na USB:
- ASS030572018 Rozhraní RS485 na USB 1,8m
- ASS030572050 Rozhraní RS485 na USB 5m
Funkce:
Victron EM540 je standardní zařízení pro měření výkonu a energie 3-fázové aplikace, například v rozvaděči, nebo pro měření výkonu FV střídače, AC generátoru nebo výkonu měniče nebo měniče/nabíječky. Jeho data se zobrazí na zařízení GX a portálu VRM.
Elektroměr lze nakonfigurovat pro čtyři různé role v zařízení GX (např . Cerbo GX ):
Jako měřák sítě a používá se jako řídicí vstup pro systém ESS:
- Pro měření výstupu FV střídače.
- Pro měření výstupu AC Genset.
- Jako AC měřič pro měření výkonu měniče nebo měniče/nabíječky.
Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie:
- U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově.
- U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově.
