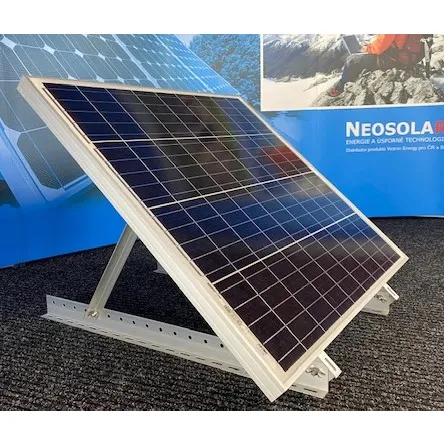

Univerzální sada nosné konstrukce umožňuje jednoduchou a rychlou instalaci fotovoltaického panelu na rovný nebo svislý povrch.
Materiál hliník / nerez. Konstrukce umožňuje nastavení sklonu, nebo úplné sklopení.

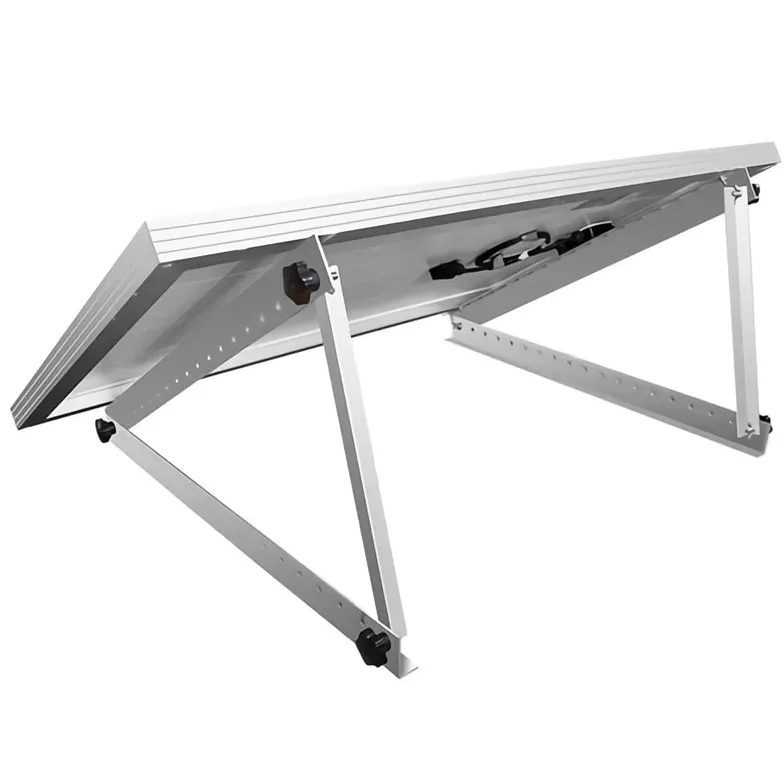

Fotovoltaický panel se instaluje v horizontální poloze dle přiloženého návodu. FV panel se přichytí k nosné konstrukci pomocí předvrtaných otvorů na zadní straně.
Konstrukce je vhodná pro panely o šířce maximálně 1040mm.

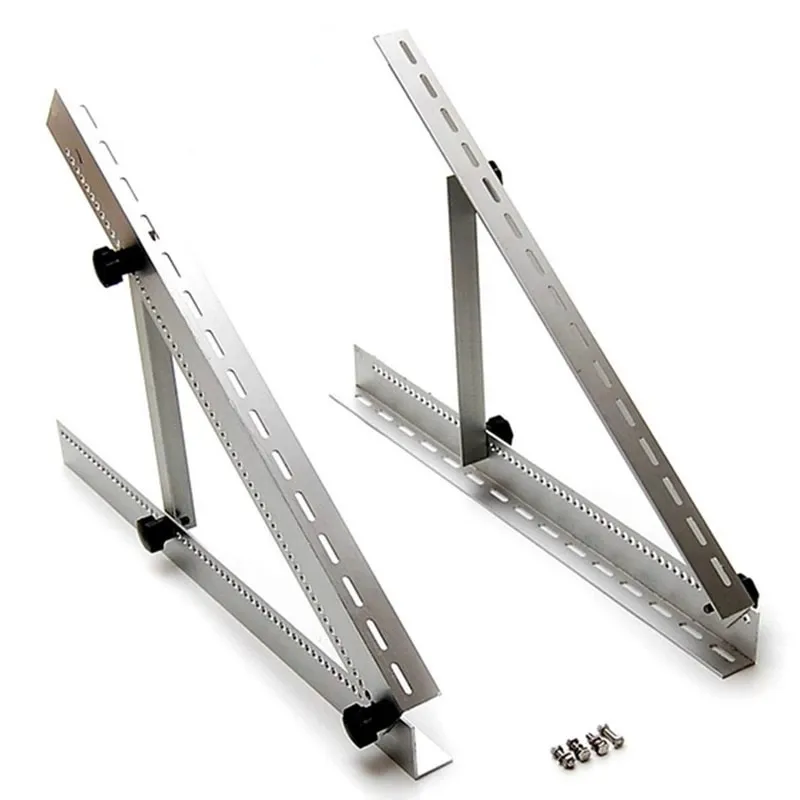

Sada obsahuje:
- 4ks dlouhé hliníkové nosníky
- 2ks krátké hliníkové nosníky
- 6ks plasto / nerezových šroubů M8
- 6ks křídlových nerezových matic M8
- 4ks šestihranné nerezové šrouby M6 x 20 mm
- 4ks podložky nerezové pérové M6
- 4ks ploché nerezové podložky M6
- 4ks matice nerezové M6
Sada neobsahuje prvky pro ukotvení k podkladu.

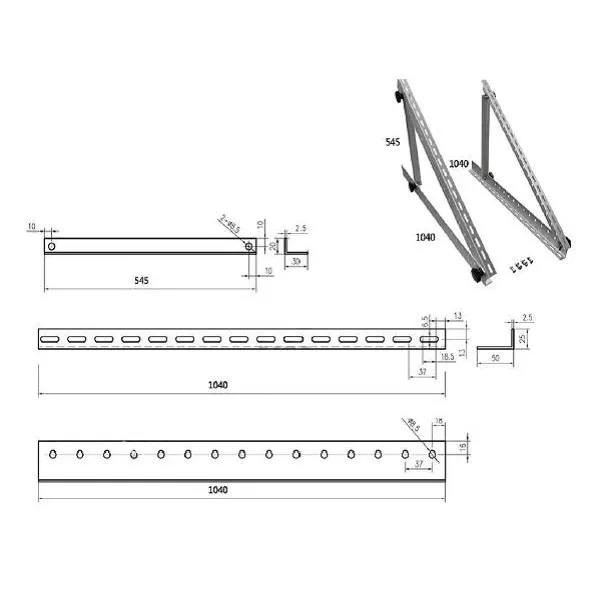

Přesné rozměry konstrukce naleznete na přiložené fotografii.
