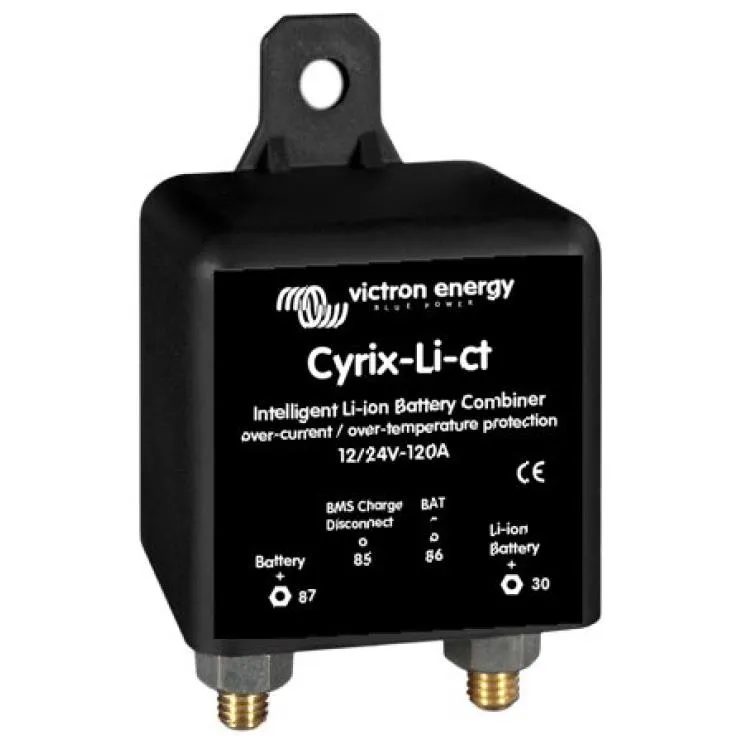

Princip fungování Cyrix-Li-ct je podobný fungování Cyrix-ct.
Cyrix-Li-ct paralelně propojuje olověnou startovací baterii a provozní LiFePO4 baterii:
- pokud je BMS výstup "Charger" aktivní, a zároveň:
- pokud je detekováno napětí 13,4 V (resp. 26,8 V) a více na jedné z baterií
Cyrix-Li-ct ihned baterie rozpojí:
- pokud je BMS výstup "Charger" neaktivní kvůli vysokému napětí nebo teplotě článků LiFePO4 baterie a/nebo
- pokud napětí na bateriích klesně pod 13,2 V.
Funkce "Start assist":
krátkým dvojitým sepnutím kontaktu k zápornému pólu baterie sepne relé na dobu 30 sekund viz schéma níže.
Integrovaná TVS dioda omezuje případné napěťové špičky, které mohou nastat při rozpojování relé Cyrixu.
